Fluxograma: passo a passo e dicas de ferramentas

Se você precisa entender, documentar ou melhorar um processo, aprender a fazer um fluxograma é um ótimo começo.

O fluxograma é uma forma visual de representar o caminho que uma atividade percorre, desde o início até o fim. Por isso, ele ajuda tanto quem está tentando organizar uma rotina simples quanto quem precisa enxergar gargalos, decisões, responsáveis e pontos de retrabalho dentro de uma operação maior.

Neste artigo, vou te mostrar o que é um fluxograma, para que ele serve, quais são os principais tipos, quais símbolos usar e, principalmente, como fazer um fluxograma em 5 passos. Ao longo do texto, também separei dicas práticas, exemplos e algumas ferramentas que podem facilitar bastante o desenho.

Se a sua intenção é sair daqui com uma noção clara de como criar um fluxograma de processos, você está no lugar certo.

O que é um Fluxograma?

Um fluxograma é uma representação visual e técnica de um processo. Ele mostra, em sequência, as etapas de uma atividade, os pontos de decisão e o sentido do fluxo por meio de símbolos padronizados, como retângulos, losangos e setas.

Na prática, ele transforma uma rotina operacional em um desenho mais fácil de entender. Isso ajuda a ver o que acontece, em que ordem acontece e onde existem pontos que merecem atenção.

Também é importante não confundir fluxograma com qualquer desenho de processo. Nem todo diagrama recebe esse nome. Ele só é considerado fluxograma quando usa a notação própria, com seus símbolos específicos. Se você quiser aprofundar essa diferença, vale ver também o conteúdo sobre desenho de processos.

O fluxograma surgiu como uma forma estruturada de representar processos e ganhou força com os estudos de eficiência e padronização. Um nome importante nessa trajetória é Frank Bunker Gilbreth, que contribuiu diretamente para a consolidação dessa lógica visual.

Esse contexto histórico ajuda a entender por que o fluxograma se tornou tão útil em ambientes industriais, administrativos e de gestão. Com o tempo, a ferramenta foi incorporada também ao desenho de processos de negócio, ao trabalho em equipes e à documentação de rotinas internas.

Para que serve um Fluxograma?

O fluxograma serve para representar visualmente um processo e facilitar sua análise, seu entendimento e sua padronização. Ele deixa mais claro como as etapas se conectam, onde há decisões, quem participa de cada fase e quais pontos podem gerar atraso ou retrabalho.

Na rotina das empresas, isso ajuda em várias frentes. O fluxograma apoia a documentação de processos, melhora a comunicação entre áreas, facilita a identificação de falhas e contribui para decisões operacionais mais seguras.

Se quiser uma leitura mais direta sobre a utilidade da ferramenta, vale também o conteúdo sobre qual é a função de um fluxograma.

Quando um processo está sendo mapeado pela primeira vez, o fluxograma ajuda a organizar o raciocínio da equipe. Ele mostra o caminho real das atividades, e não apenas o caminho ideal. Isso é útil porque revela exceções, dependências e pontos críticos que nem sempre aparecem em descrições textuais.

Em processos de melhoria contínua, qualidade e revisão operacional, ele também se encaixa muito bem. Há um conteúdo complementar sobre como utilizar o fluxograma de processos na gestão da qualidade que conversa diretamente com essa aplicação.

Benefícios em criar Fluxogramas

Criar fluxogramas traz benefícios práticos para a operação e para a gestão dos processos. Entre os principais estão a padronização das atividades, a visualização mais clara das responsabilidades e a redução de falhas causadas por falta de alinhamento.

O fluxograma também ajuda a identificar gargalos, atividades redundantes e pontos de espera que atrasam a execução. Quando isso fica visível no papel ou na tela, a equipe consegue discutir o processo com mais objetividade e encontrar melhorias com mais rapidez.

Outro ganho importante é a documentação do conhecimento. Quando um fluxo está bem desenhado, ele deixa de depender apenas da memória de quem executa a tarefa. Isso facilita treinamento, substituição de pessoas e continuidade operacional.

Em processos mais maduros, o fluxograma ainda serve como base para revisão de eficiência, revisão de papéis e análise de melhoria contínua. Aqui cabe uma observação importante: eficiência e eficácia não são a mesma coisa. A leitura do fluxo ajuda a perceber se o processo está só fazendo a atividade acontecer ou se está entregando o resultado esperado com bom uso de recursos. Se quiser aprofundar esse ponto, o conteúdo sobre qual a diferença entre eficiência e eficácia complementa bem essa visão.

Quando usar o Fluxograma?

O fluxograma é especialmente útil quando existe dúvida sobre a sequência de um processo, quando há muitas etapas envolvidas ou quando a execução varia entre pessoas e áreas.

Ele também faz sentido quando a empresa quer padronizar um procedimento, reduzir retrabalho, revisar responsabilidades ou preparar um processo para auditoria, treinamento ou automação.

Na prática, o fluxograma funciona bem em contextos em que o processo precisa ser entendido com rapidez. Quanto mais dependência entre etapas, aprovações, exceções e passagens entre áreas, maior o valor de desenhar o fluxo de forma clara.

Se o processo ainda não está claro, o ideal é começar pelo mapeamento. A partir daí, o desenho ganha mais precisão e evita que o fluxograma seja feito com base em suposições. Esse raciocínio fica ainda mais forte quando você já entende como fazer mapeamento de processos.

Super dica: Fluxograma com IA – 10 IAS para criar fluxograma!

Quais problemas o Fluxograma de processos pode ajudar a resolver?

O fluxograma de processos ajuda a resolver problemas que aparecem quando a operação perde clareza, padrão ou controle.

Um dos casos mais comuns é a falta de padronização. Quando cada pessoa executa uma tarefa de um jeito, o resultado tende a variar, e isso abre espaço para erros, atrasos e retrabalho. O fluxograma ajuda a estabelecer uma sequência única e compreensível.

Outro problema frequente é a ausência de clareza sobre quem faz o quê. Quando os papéis não estão bem definidos, uma etapa fica empurrando a responsabilidade para a outra, e o processo trava. O desenho do fluxo mostra onde cada área entra, o que executa e como a entrega segue adiante.

Ele também ajuda quando há perda de produtividade por excesso de tarefas, etapas desnecessárias ou caminhos mal definidos. Ao visualizar o processo por inteiro, fica mais fácil enxergar o que pode ser simplificado. Em vários casos, isso passa por eliminar etapas que não agregam valor. O conteúdo sobre como eliminar tarefas do processo conversa muito bem com essa etapa de revisão.

O fluxograma não serve apenas para documentar. Ele também ajuda a revelar onde o processo está se tornando mais pesado do que deveria.

Quais são os 4 tipos principais de Fluxograma?

Existem vários tipos de fluxogramas, mas alguns aparecem com mais frequência no dia a dia das empresas. Os quatro mais conhecidos são o diagrama de blocos, o fluxograma de processo simples, o fluxograma funcional e o fluxograma vertical. Se quiser ampliar essa visão, vale consultar também o conteúdo sobre tipos de fluxogramas.

1) Diagrama de Blocos ou fluxograma linear

Esse é o formato mais simples. Ele mostra a sequência das atividades em blocos encadeados, sem exigir muitos pontos de decisão. Funciona bem quando o processo é direto e precisa apenas de uma visão geral.

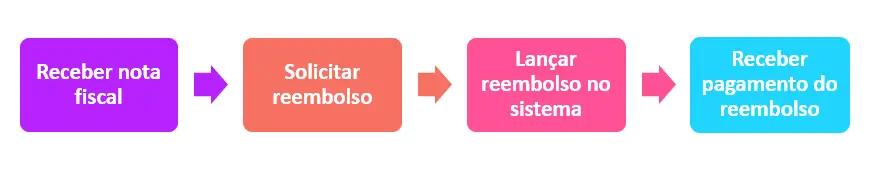

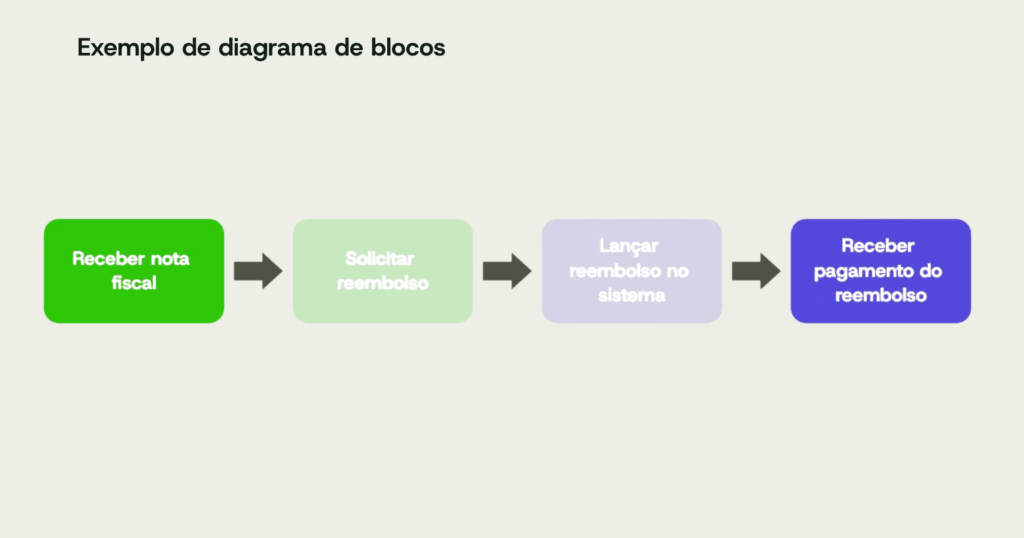

Veja um exemplo:

2) Fluxograma de Processo Simples

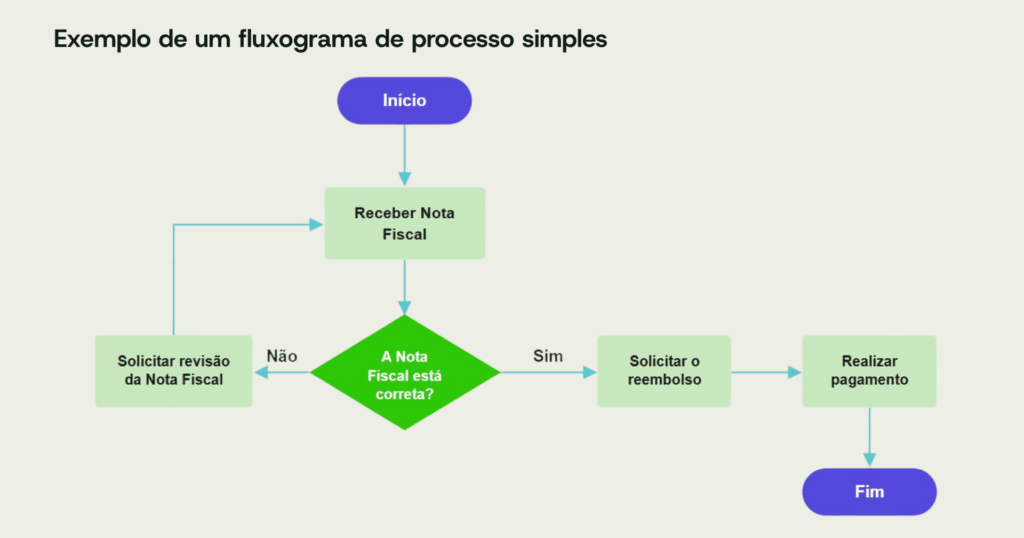

Aqui, o fluxo continua simples, mas já passa a incluir decisões em alguns pontos. É útil quando o processo tem algumas bifurcações, mas ainda pode ser desenhado de forma objetiva.

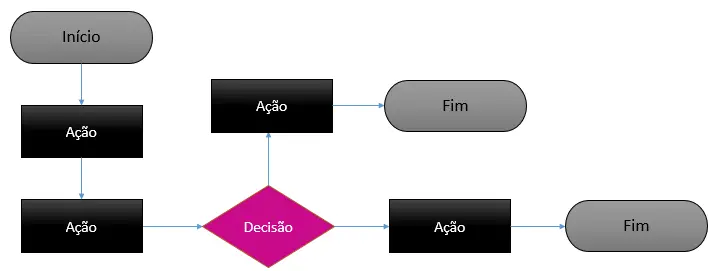

Veja um exemplo:

3) Fluxograma Funcional, Fluxograma Multifuncional ou Fluxograma de raia (Swimlane)

Esse formato organiza as etapas por responsáveis ou áreas. Ele é útil quando várias equipes participam do mesmo processo e o leitor precisa entender quem executa cada parte.

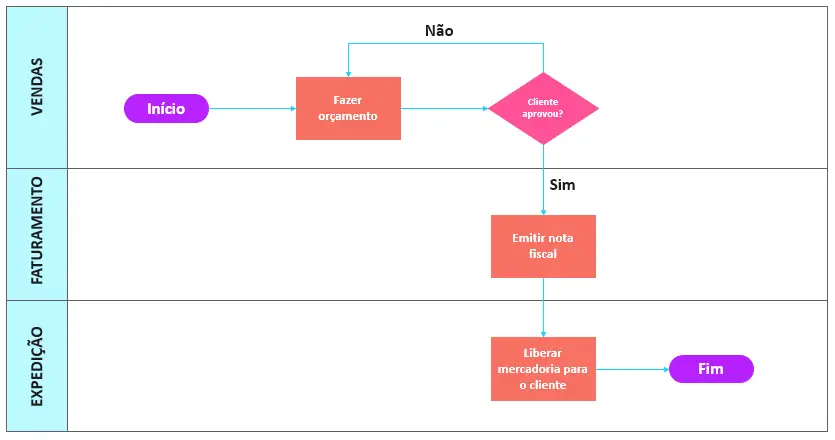

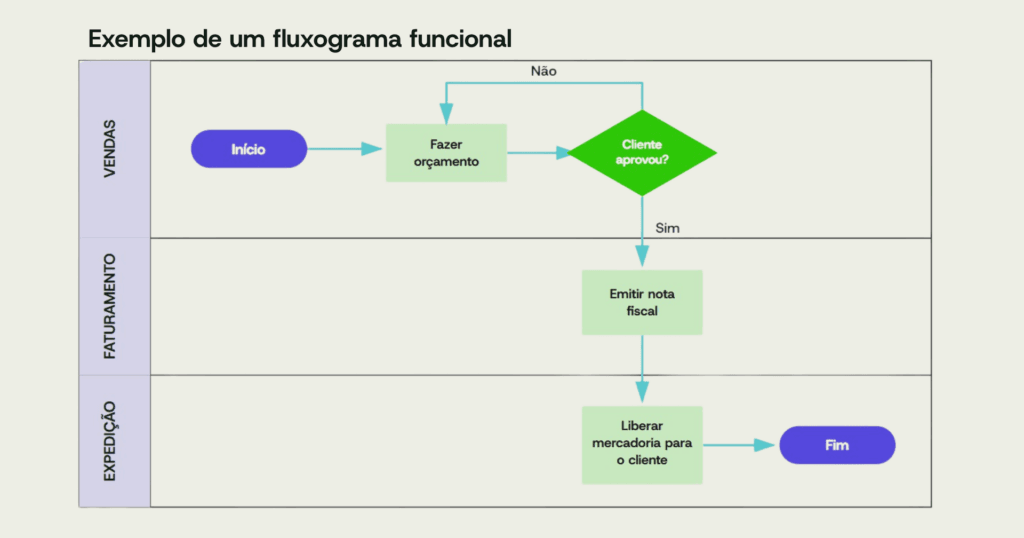

Veja só:

4) Fluxograma Vertical

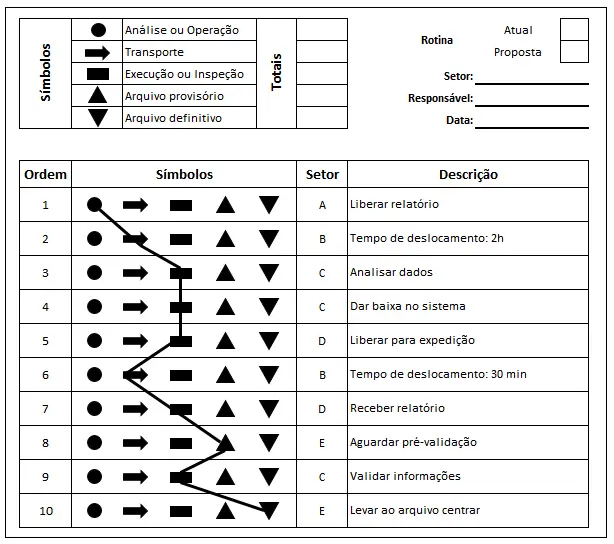

Também chamado de diagrama de processo, esse modelo organiza as informações em colunas verticais, com os símbolos e a descrição das etapas. É um formato mais técnico e costuma ser usado quando se quer detalhar o fluxo com maior precisão.

Entre os quatro, o fluxograma funcional costuma ser o mais usado nas empresas, porque deixa mais evidente a participação de cada área no processo.

Um exemplo:

Símbolos do Fluxograma

Os símbolos do fluxograma são o que tornam esse tipo de desenho reconhecível. Eles ajudam a representar cada etapa do processo de forma padronizada, o que facilita a leitura e reduz ambiguidades.

Os símbolos mais usados são os de início e fim, processo, decisão, documento, conexão e direcionamento do fluxo. Cada um tem uma função específica, e o uso correto faz diferença na clareza do desenho.

Vale lembrar que nem todo símbolo precisa aparecer em todos os fluxogramas. O ideal é usar apenas os elementos necessários para representar o processo com precisão e sem poluição visual.

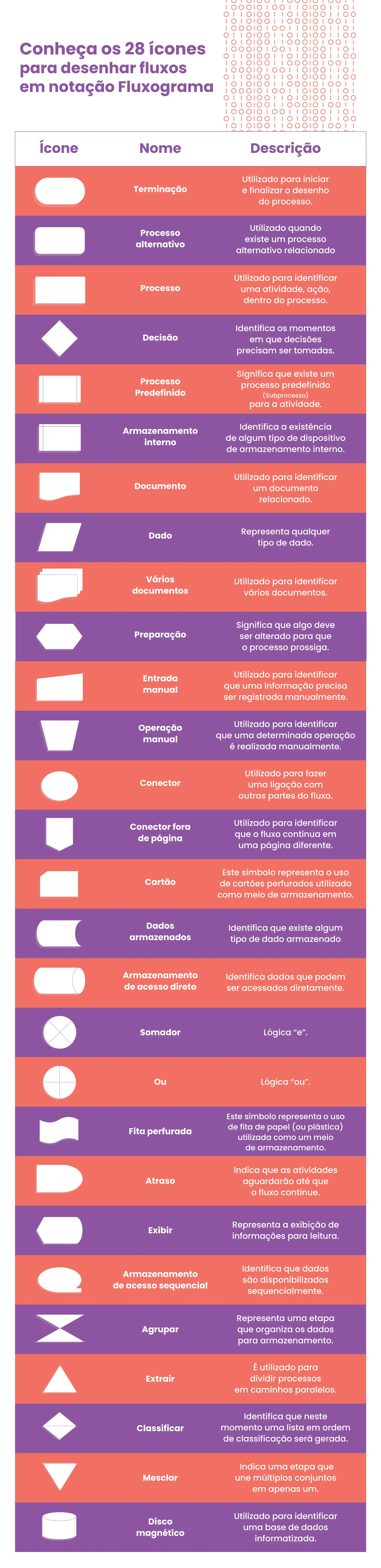

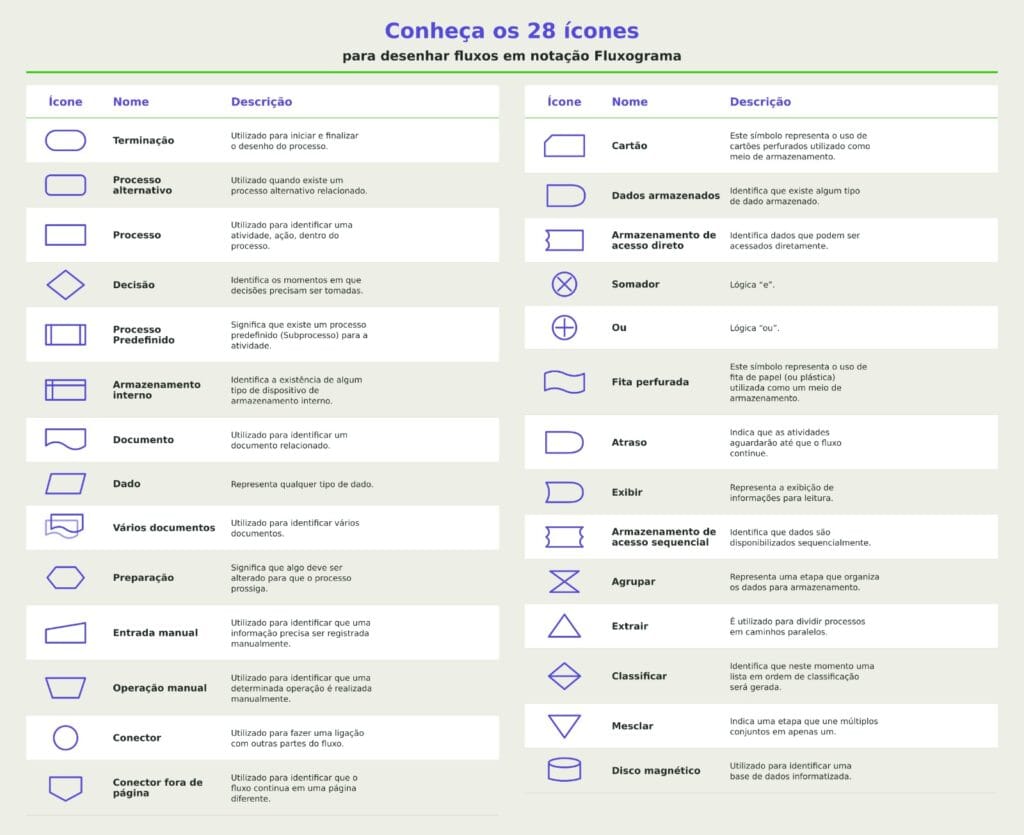

Para aprofundar esse ponto, vale manter o conteúdo sobre ícones da notação fluxograma, porque ele complementa bem a seção e ajuda o leitor a visualizar os formatos.

Se você estiver trabalhando com outras notações, também é importante não misturar tudo no mesmo desenho. O BPMN é uma notação diferente, com lógica própria, e isso merece atenção para evitar confusão conceitual.

Super dica de material: Entenda como cada um dos GATEWAYS funcionam durante a modelagem dos seus processos. Download gratuito:

O que você precisa saber antes de começar um fluxograma

Antes de começar o desenho, vale seguir três cuidados básicos. Primeiro, use a notação que o público entende com mais facilidade. Segundo, comece com um evento de início e termine com um evento de fim. Terceiro, descreva as atividades com verbos no infinitivo, como validar pedido, emitir nota ou aprovar solicitação.

Esses cuidados parecem simples, mas fazem diferença na leitura do fluxo. Quando o padrão está claro desde o início, o desenho fica mais objetivo e mais fácil de revisar.

Se o processo já tiver muitas etapas ou mudanças entre áreas, vale pensar antes em como ele será documentado e em qual abordagem faz mais sentido. Em muitos casos, a lógica de desenho de processos ajuda a organizar essa base.

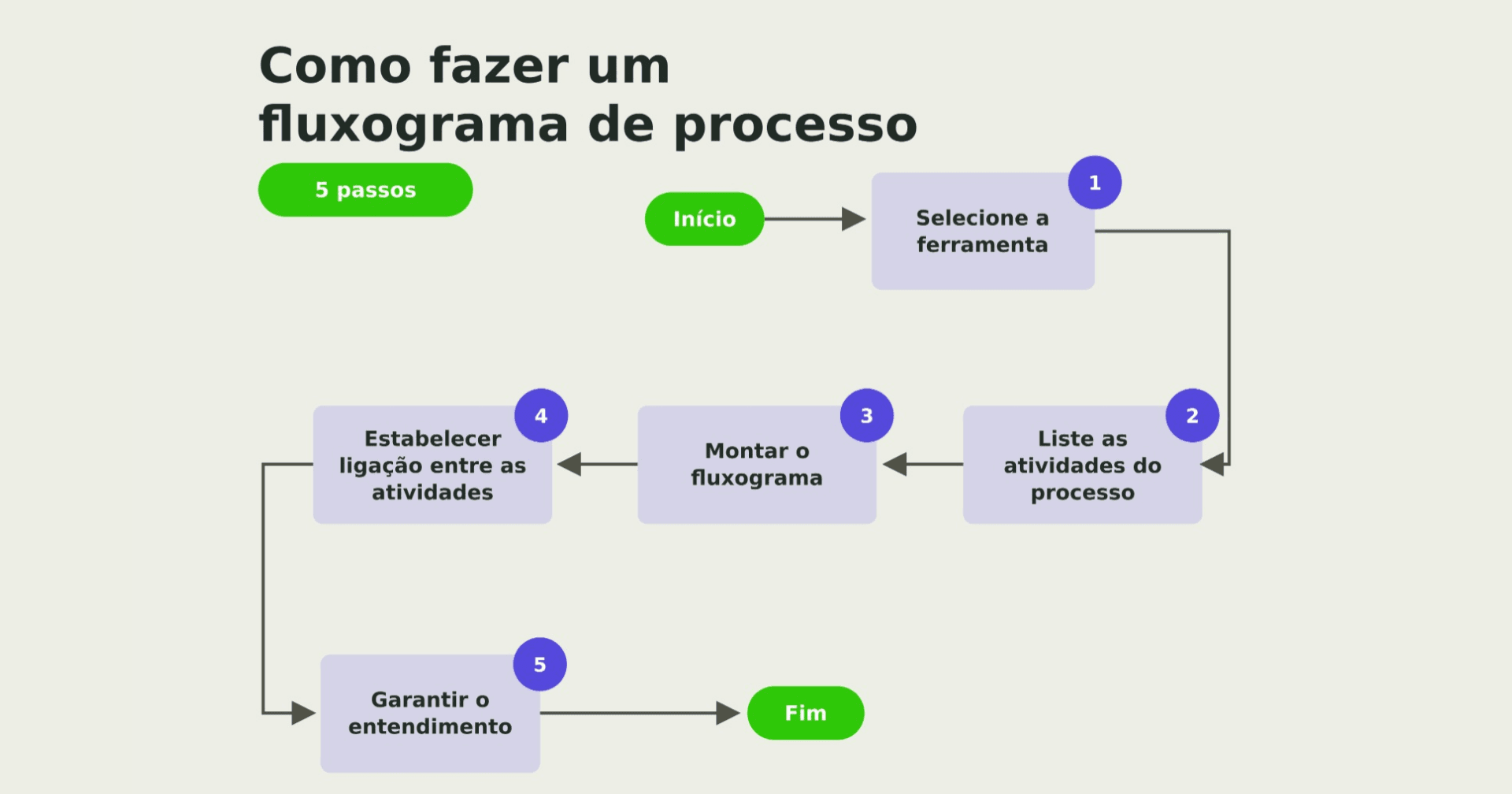

Como fazer um Fluxograma de processos em 5 Passos

Agora que você já entendeu o que é um fluxograma, para que ele serve e quais símbolos fazem parte da notação, chegou a hora de colocar o processo no papel, na tela ou na ferramenta que você escolher.

A ideia aqui é seguir uma sequência simples, mas consistente, para que o desenho represente o processo da forma mais fiel possível. Se a base estiver bem feita, o fluxograma fica mais útil para quem vai consultar, revisar ou melhorar o fluxo depois.

Se você preferir montar isso em ambiente digital, o conteúdo sobre como fazer um fluxograma online pode ajudar bastante. E, se o ponto de partida for uma ferramenta já conhecida, também vale consultar como criar um fluxograma no Word e como criar um fluxograma no PowerPoint.

Passo 1: Selecionar a ferramenta

Para começar, escolha onde o fluxograma será desenhado. Pode ser uma ferramenta online, uma solução do pacote Office ou mesmo um rascunho inicial em papel, se a intenção for organizar a ideia antes de formalizar o processo.

Se o objetivo for colaboração e edição compartilhada, ferramentas online costumam facilitar bastante. Se o objetivo for algo simples e rápido, Word, PowerPoint ou até um quadro físico podem atender.

A ferramenta não precisa ser sofisticada para o fluxo fazer sentido. O mais importante é que ela permita desenhar com clareza, revisar com facilidade e adaptar o processo quando necessário.

Para quem quiser acelerar a primeira versão, vale olhar também o conteúdo sobre Fluxograma com IA. A ideia aqui não é substituir o raciocínio de processos, e sim ganhar velocidade para estruturar a base inicial.

Passo 2: Listar as atividades do processo

Antes de desenhar, liste todas as atividades, decisões e responsáveis que fazem parte do processo. Essa etapa é a base do fluxograma, porque evita que o desenho seja feito de memória ou por suposição.

O ideal é descrever o processo como ele realmente acontece, e não como deveria acontecer. Isso é importante porque o objetivo do fluxograma é revelar a operação real, com suas etapas, exceções e pontos de atenção.

Nessa fase, vale perguntar: o que inicia o processo, quais são as etapas seguintes, onde existe decisão, onde existe espera e quem executa cada parte.

Para apoiar esse raciocínio, o conteúdo de como fazer mapeamento de processos continua sendo um bom complemento. Ele ajuda a estruturar melhor essa coleta inicial.

Faça as seguintes perguntas:

1. O que faz este processo iniciar?
2. Quais são as etapas até chegar ao fim?
3. Quais atividades são ação, revisão, aprovação, espera ou registro?

Quando o processo for mais complexo, essa listagem precisa ser ainda mais cuidadosa. Quanto melhor a base, mais fiel o desenho final.

Passo 3: Montar o Fluxograma

Com a lista de atividades pronta, é hora de desenhar o fluxo. Nesse momento, cada etapa deve receber o símbolo adequado, respeitando a lógica da notação de fluxograma.

Quando a etapa representar uma ação, use o símbolo correspondente. Se houver uma decisão, aplique o losango. Já os pontos de início e fim também precisam aparecer de forma clara.

O desenho precisa ser fácil de acompanhar. Um bom fluxograma não exige esforço extra para ser lido. Ele organiza o processo para que qualquer pessoa consiga entender a sequência sem ficar refazendo mentalmente os caminhos.

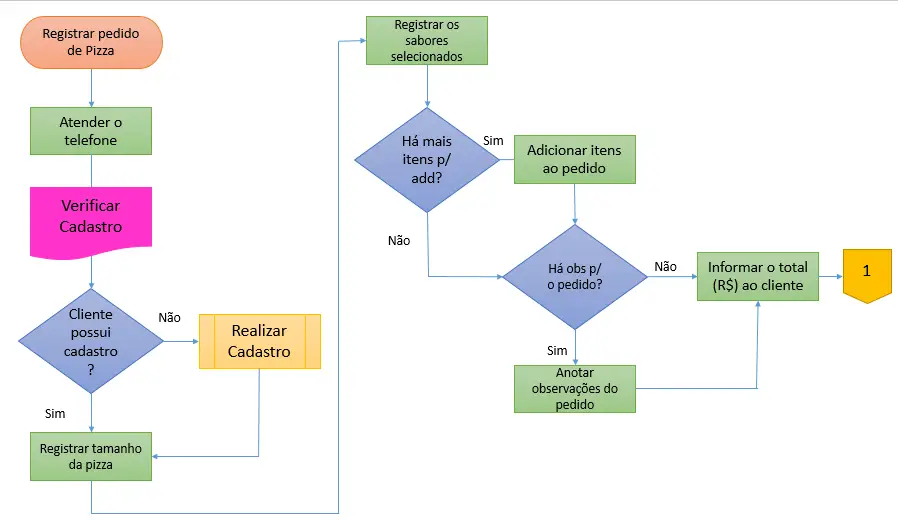

Exemplo do desenho do processo em notação de fluxograma

Aqui, a lógica é simples: pegar a lista do passo anterior e traduzir cada item em um símbolo visual. Isso dá forma ao processo e torna a leitura muito mais rápida.

Veja algumas dicas importantes:

Dica A: utilize nomes no infinitivo
Use verbos no infinitivo ao nomear as atividades. Isso deixa o fluxo mais padronizado e mais fácil de revisar.

Dica B: explore e utilize vários ícones
Não use apenas o símbolo de processo para tudo. Os ícones existem justamente para diferenciar cada tipo de etapa. Quanto mais correta for essa distinção, mais clara fica a leitura.

Dica C: não esqueça dos eventos de início e fim
Todo fluxograma precisa deixar claro onde começa e onde termina. Esses dois pontos ajudam a enquadrar o processo e evitam ambiguidades na leitura.

Passo 4: Estabelecer ligação correta entre as atividades

As setas são tão importantes quanto os símbolos. Elas mostram a direção do fluxo e deixam claro qual é a próxima etapa.

Um fluxograma bem construído não deve deixar dúvidas sobre o caminho do processo. Quando existe decisão, podem surgir caminhos diferentes. Fora isso, a sequência precisa seguir de forma contínua até o evento final.

Erros de ligação são comuns e confundem a leitura. Por isso, depois de desenhar, vale seguir o fluxo passo a passo e verificar se cada conexão realmente leva à etapa correta.

Se o fluxo não chega ao fim com clareza, o desenho ainda não está pronto.

Passo 5: Garantir o entendimento

Depois de desenhar o fluxo, o próximo passo é revisar a clareza do material. O fluxograma só cumpre bem o seu papel quando outra pessoa consegue entendê-lo sem precisar de explicações adicionais o tempo todo.

Uma boa forma de validar isso é pedir que alguém que não participou da montagem leia o desenho e explique o que entendeu. Se essa pessoa conseguir acompanhar a sequência, identificar os símbolos e perceber o sentido do processo, o fluxograma está no caminho certo.

Se houver dúvidas, o desenho ainda precisa de ajustes. Isso não é um problema. Pelo contrário, essa revisão costuma revelar pontos que passariam despercebidos pela equipe que montou o fluxo.

A revisão final ajuda a deixar o material mais claro, mais confiável e mais útil para uso prático.

10 ferramentas para criar Fluxogramas:

Você não precisa de uma ferramenta complexa para começar um fluxograma. O mais importante é escolher um recurso que ajude a desenhar com clareza, revisar com facilidade e compartilhar o resultado com quem precisa acompanhar o processo.

Ferramenta 1: Papel de pão

Mesmo sem software, é possível rascunhar um processo em qualquer papel disponível. Essa opção funciona bem quando a prioridade é tirar o fluxo da cabeça e organizá-lo de forma inicial.

Ferramenta 2: Post-it

Os post-its ajudam quando o desenho precisa ser feito em grupo. Eles permitem mover etapas, discutir caminhos e reorganizar o fluxo com mais flexibilidade.

Ferramenta 3: Diagrama SIPOC

O SIPOC ajuda a visualizar fornecedores, entradas, etapas, saídas e clientes. Em muitos casos, ele serve como ponto de partida para estruturar o fluxograma com mais clareza.

Se você quer conhecer mais sobre essa ferramenta, vou deixar aqui em baixo um e-book completo sobre o SIPOC!

Ferramenta 4: Office com símbolos de fluxograma

Quando o objetivo é montar um fluxo mais simples, o Word ou o PowerPoint podem funcionar bem. Basta aplicar os símbolos corretos e manter a lógica visual organizada.

Ferramenta 5: Lucid Chart – fluxograma online

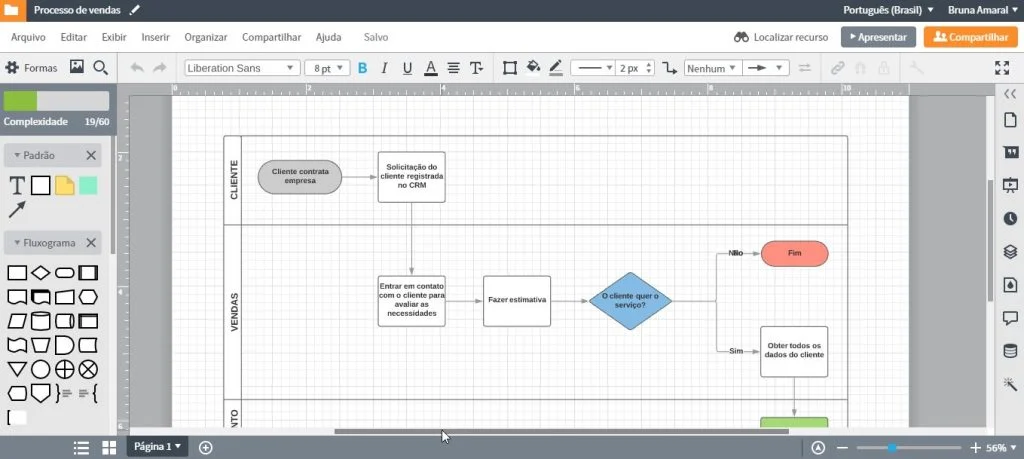

O Lucidchart é uma ferramenta online útil para quem quer criar fluxos de forma colaborativa. Ela permite trabalhar com modelos prontos e facilita a edição compartilhada.

Ferramenta 6: Draw.io

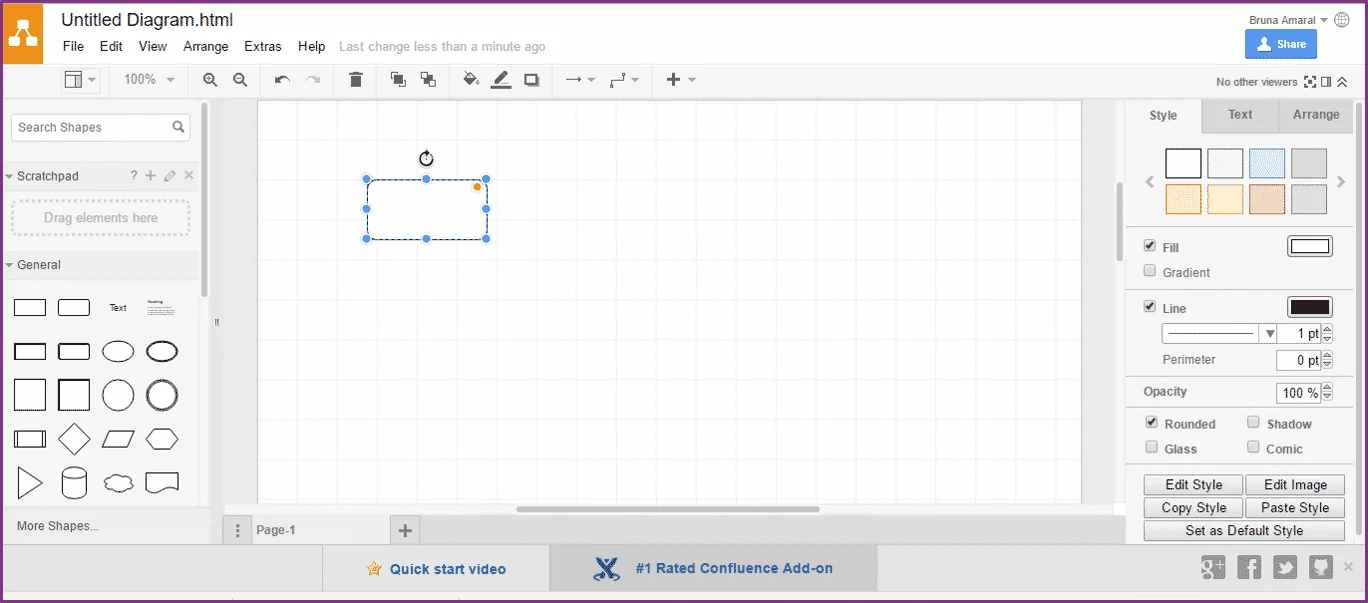

O Draw.io é uma opção bastante usada para criação de diagramas online. Ele permite salvar, editar e exportar fluxos com facilidade.

Com certeza tanto o Lucid quanto o Draw são ótimas opções que podem facilitar o seu esforço ao fazer um desenho de processo. Achei também um vídeo que mostra como a draw funciona.

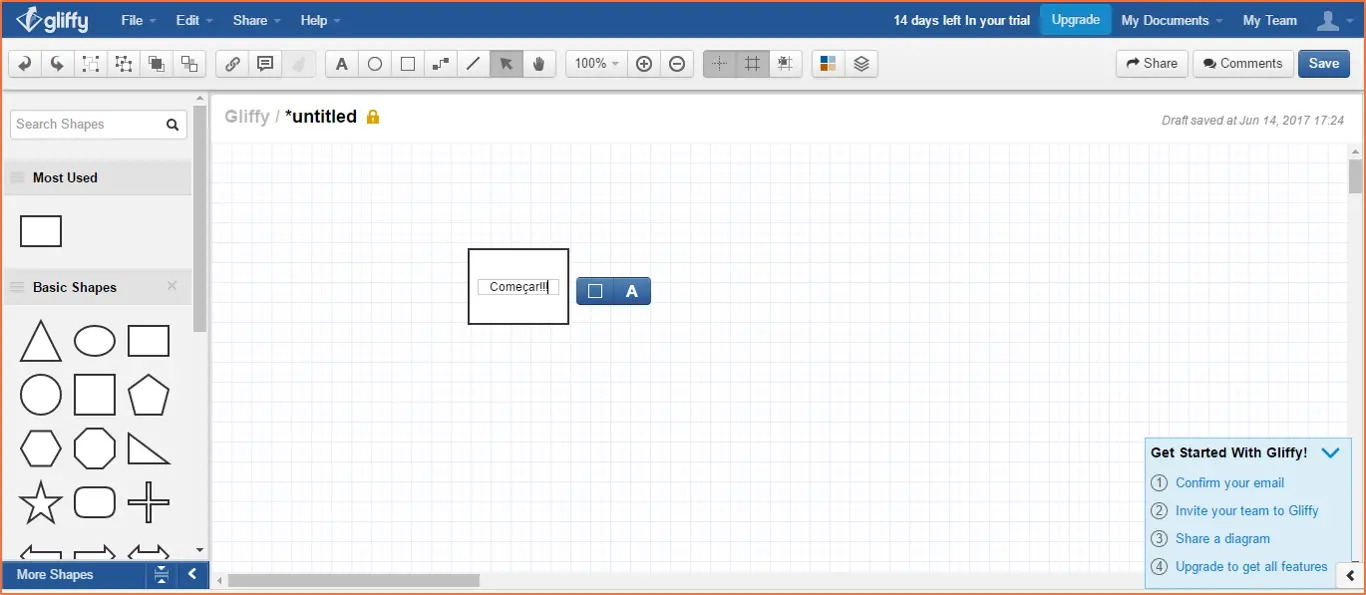

Ferramenta 7: Gliffy

A Gliffy também oferece recursos para desenho de fluxogramas e outros tipos de diagramas, com suporte a compartilhamento.

Ah, é possível salvar seus desenhos no Google Drive também!

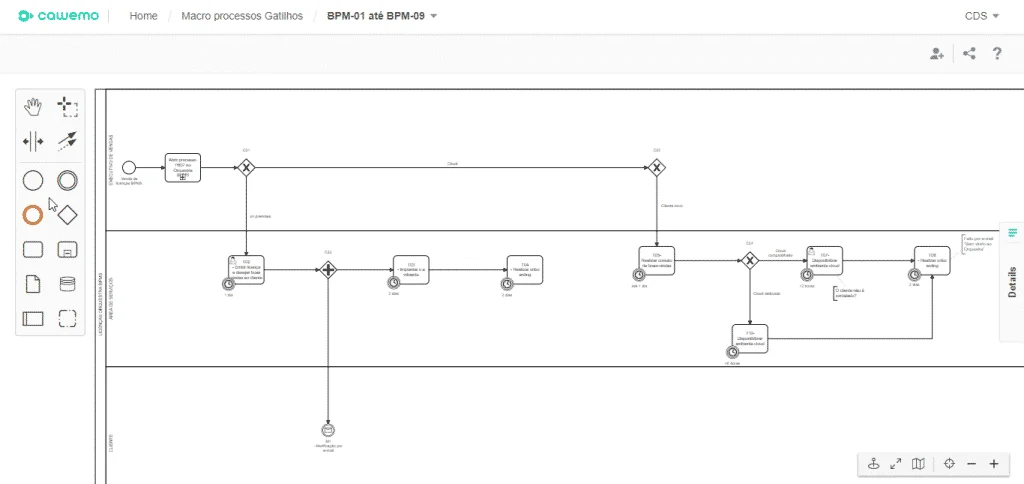

Ferramenta 8: Camunda Modeler

O Camunda Modeler é mais indicado para quem trabalha com modelagem de processos e BPMN, mas pode ser útil em contextos que exigem maior formalização do fluxo.

Ferramenta 9: Microsoft Visio

O Microsoft Visio é uma opção clássica para fluxogramas mais completos e técnicos, especialmente em ambientes corporativos.

Ferramenta 10: Canva

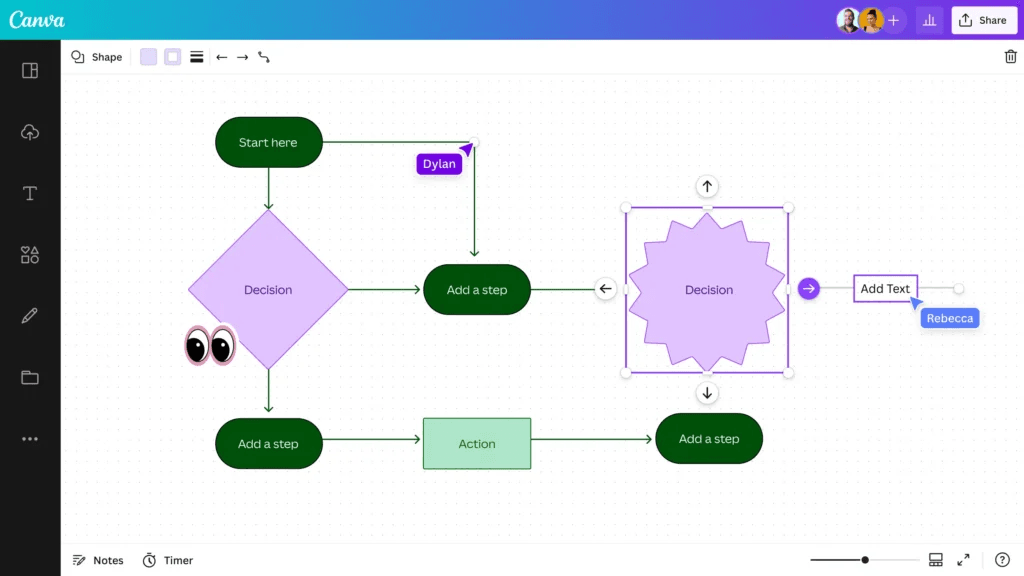

O Canva também pode ser usado para criar fluxogramas de forma rápida e visualmente organizada. Além disso, ele ajuda quando o objetivo é deixar o material mais limpo e fácil de apresentar. A plataforma oferece modelos prontos, elementos gráficos e uma interface intuitiva, o que facilita a montagem de fluxos mais simples ou de diagramas que precisam ficar mais profissionais sem exigir muito tempo de formatação. Por fim, quando a ideia é compartilhar o desenho com pessoas não técnicas, o Canva costuma funcionar muito bem para esse tipo de uso.

Como analisar um Fluxograma?

Depois de pronto, o fluxograma precisa ser analisado. Essa etapa ajuda a verificar se o processo está claro, se as etapas fazem sentido e se existem pontos que podem ser simplificados ou corrigidos.

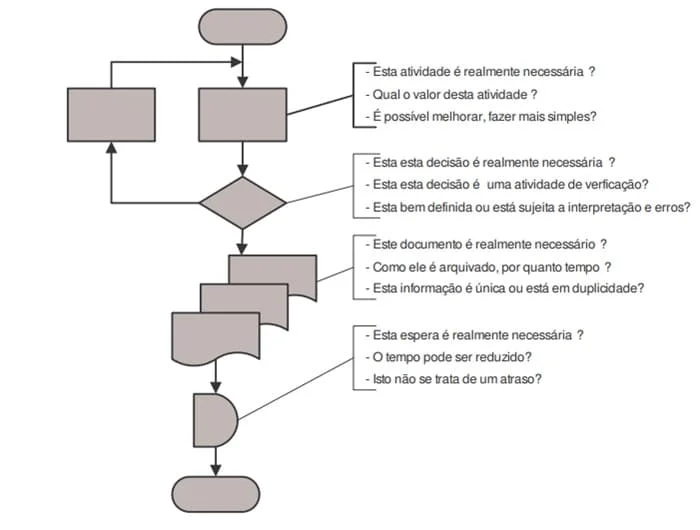

Uma forma prática de fazer essa análise é perguntar, em cada etapa, se ela realmente é necessária, se poderia ser automatizada, se existe algum gargalo e se os responsáveis estão bem definidos.

Também vale observar se o fluxo está lógico, contínuo e coerente com a realidade da operação. Quando isso não acontece, o desenho perde valor e passa a servir apenas como registro, sem apoio real à melhoria.

Ao revisar o fluxograma com essa lógica, a equipe consegue identificar oportunidades de simplificação, ajuste de responsabilidades e ganho de eficiência operacional.

Bônus! 7 boas práticas para a elaboração do Fluxograma de processos

Para fechar com mais consistência, vale lembrar algumas boas práticas que ajudam na leitura e no uso do fluxograma de processos.

1. Use ícones corretos para cada tipo de etapa.
2. Mantenha o fluxo claro e linear, sempre que possível.
3. Preserve a consistência visual entre os símbolos.
4. Escreva as ações no infinitivo.
5. Use cores com critério, sem poluição visual.
6. Deixe início e fim bem definidos.
7. Revise integrações entre áreas antes de finalizar o desenho.

Assim, esses cuidados ajudam a manter o fluxograma mais limpo, mais útil e mais fácil de interpretar por qualquer pessoa que consulte o material.

Os 6 erros mais cometidos na elaboração do Fluxograma de processos

Alguns erros aparecem com frequência quando um fluxograma de processos é feito com pressa ou sem revisão.

1. Usar o símbolo de processo para qualquer atividade.
2. Colorir sem padrão definido.

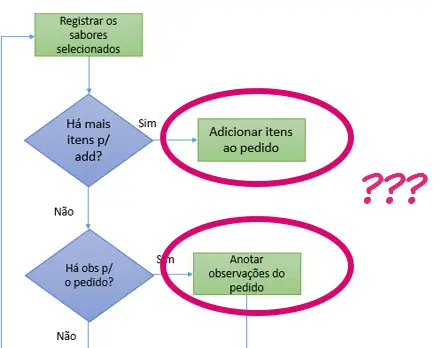

3. Montar um fluxo grande em um espaço apertado.
4. Usar conectores de forma incorreta entre páginas diferentes.
5. Deixar etapas intermediárias desconectadas.
6. Criar loops infinitos por erro de ligação.

Evitar esses pontos já melhora bastante a qualidade do desenho e reduz a chance de confusão na leitura.

Dica de leitura: 10 Etapas para melhorar a eficiência de processos [Infográfico + Checklist]

Fluxograma de processos: antes tarde do que nunca

Elaborar um fluxograma é uma forma prática de organizar um processo, entender melhor sua dinâmica e, ao mesmo tempo, criar uma base mais segura para melhorias. Quando o desenho está bem feito, ele ajuda a equipe a enxergar o fluxo com mais clareza, identificar falhas com mais rapidez e tomar decisões com mais segurança.

Além disso, o melhor resultado costuma vir quando o fluxograma é construído com cuidado, revisado por outras pessoas e mantido atualizado conforme o processo muda. Dessa forma, a ferramenta continua útil no dia a dia e evita virar apenas um documento esquecido.

Bônus 2!

Se você quer saber mais sobre o mundo de processos, não pode deixar de ver essa coleção de artigos que separei para você:

1. O que é mapeamento e modelagem de processos?
2. Passo a passo para o mapeamento de processos​
3. Qual a diferença entre mapa, modelo e diagrama de processos?
4. Baixar Checklist para aumentar a eficiência do seu processo
5. Cinco desperdícios no fluxo de trabalho em escritórios
6. Quatro passos para otimização de processos em sua empresa
7. O que é um processo inteligente?
8. Ferramentas que todo analista de processo deveria conhecer
9. Você ainda faz gestão de tarefas por e-mail? Então, você precisa descobrir os problemas que isso causa a você e a sua empresa.

Espero ter lhe ajudado e tirado suas dúvidas nesse artigo. Agora, basta seguir esses passos e desenhar todos os processos que queira documentar. Mãos a obra!
